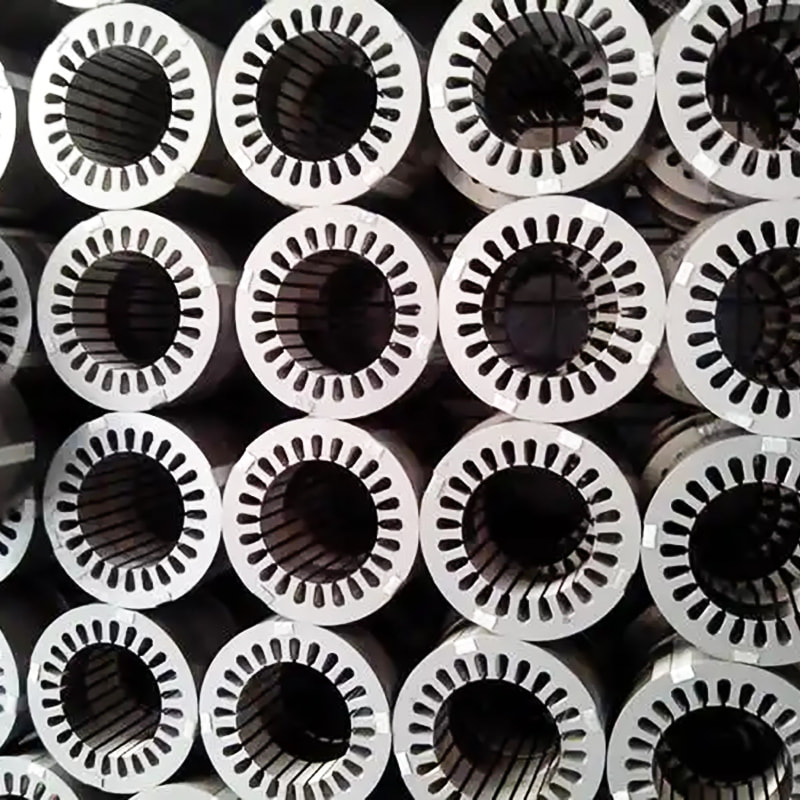

1. El núcleo del estator: generación de la base magnética
El estator sirve como elemento estacionario y fundamental del motor, el ancla inmutable a partir del cual se genera todo movimiento. Su función principal es generar un campo magnético giratorio potente y preciso que impulsa el funcionamiento del motor. Fundamentalmente, el Estator y núcleo del rotor del motor de la bomba de agua no es una pieza sólida de metal; Un diseño de este tipo sería muy ineficiente debido a importantes pérdidas de energía. En cambio, es un cilindro diseñado con precisión compuesto por cientos, a veces miles, de finas láminas de acero laminadas, a menudo denominadas laminaciones. Esta construcción laminada es una característica de diseño fundamental que Zhejiang Jufeng Technology Co., Ltd. ha perfeccionado desde 1998. Al construir el núcleo a partir de estas láminas aisladas, los ingenieros reducen drásticamente las pérdidas por corrientes parásitas. Las corrientes de Foucault son bucles parásitos de corriente eléctrica inducidos dentro del núcleo por el campo magnético cambiante, que generan calor innecesario y reducen la eficiencia general. Las laminaciones de acero al silicio de alta calidad, estampadas con precisión y recubiertas con una capa aislante especializada, interrumpen eficazmente estos caminos de corriente, mejorando la eficiencia y manteniendo las temperaturas de funcionamiento más bajas y estables, lo cual es vital para el ciclo de trabajo continuo de las bombas de agua.
Se perforan ranuras con extrema precisión a lo largo de la circunferencia interior de estas laminaciones para albergar los devanados del estator: bobinas de alambre de cobre o aluminio de alta pureza. La precisión de este proceso de estampado, una competencia central en las bases de producción de 90.000 metros cuadrados de Jufeng, garantiza una alineación perfecta de las laminaciones, lo cual es esencial para un rendimiento magnético óptimo. Cuando una corriente eléctrica pasa a través de estos devanados, generan el campo magnético requerido. La calidad del acero eléctrico (a menudo acero al silicio avanzado), la precisión del estampado de la laminación y la integridad del aislamiento del devanado contribuyen a la capacidad del estator para crear un campo magnético fuerte y consistente con una pérdida de energía mínima. Zhejiang Jufeng Technology Co., Ltd. aprovecha su condición de "pequeña empresa gigante nacional, innovadora y especializada" para invertir en tecnologías de fabricación avanzadas y ciencia de materiales, garantizando que cada núcleo de estator que producen cumpla con los más altos estándares de eficiencia y confiabilidad para aplicaciones que van desde la circulación de agua doméstica hasta sistemas de bombeo industriales pesados.
2. El núcleo del rotor: convertir la fuerza magnética en rotación mecánica
Ubicado dentro del entrehierro preciso del estator se encuentra el rotor, el componente dinámico que convierte la energía electromagnética en la rotación mecánica que finalmente impulsa el impulsor de la bomba. El núcleo del rotor generalmente se construye con el mismo acero eléctrico laminado de alta calidad que el estator, una simetría que garantiza la compatibilidad magnética y, una vez más, minimiza las corrientes parásitas para mejorar la capacidad de respuesta y la eficiencia. La característica definitoria del núcleo del rotor, y el corazón de su función, es el conjunto de conductores incrustados dentro de sus laminaciones. Para la gran mayoría de aplicaciones de bombas de agua, que exigen soluciones robustas, de bajo mantenimiento y rentables, esto adopta la forma icónica de un diseño de jaula de ardilla. Esta ingeniosa construcción consta de barras sólidas de aluminio o cobre insertadas en las ranuras del rotor y cortocircuitadas en ambos extremos mediante anillos conductores, formando un circuito completo que se asemeja a una jaula.
El principio de funcionamiento es la inducción electromagnética pura. El campo magnético giratorio generado por el estator atraviesa las barras conductoras del rotor estacionario. Esta acción dinámica induce una corriente dentro de ellos, que a su vez genera un campo magnético secundario alrededor del núcleo del rotor. La interacción instantánea entre el campo magnético del estator y el campo inducido del rotor crea una fuerza de Lorentz, que da como resultado un par que hace que el núcleo del rotor (y el eje del motor adjunto a él) giren. La experiencia de Zhejiang Jufeng Technology Co., Ltd. brilla por su dominio de las tecnologías de rotores de aluminio fundido y cobre fundido. Si bien el aluminio es común, los avanzados rotores de cobre fundido de Jufeng ofrecen una resistencia eléctrica significativamente menor, lo que lleva a una reducción de las pérdidas de energía y una mayor eficiencia, una innovación clave para las bombas modernas de alto rendimiento. La profunda base de la empresa en motores eléctricos le permite optimizar el diseño de las barras del rotor y los anillos finales para características específicas de par y velocidad, asegurando que el motor coincida perfectamente con la carga hidráulica de la bomba que impulsa, cumpliendo así su misión de desarrollo de productos "impulsado por la innovación".
3. Material y diseño: la búsqueda de la máxima eficiencia y rendimiento
La relación sinérgica entre el Estator y núcleo del rotor del motor de la bomba de agua es lo que en última instancia define el rendimiento motor. Su diseño y fabricación es un acto de equilibrio constante y meticuloso entre eficiencia magnética, resistencia mecánica, gestión térmica y rentabilidad. Esta búsqueda de la perfección es el núcleo de la filosofía de Zhejiang Jufeng Technology Co., Ltd. y es una razón clave para su reconocimiento como "Unidad de demostración de excelencia e innovación industrial de la provincia de Zhejiang". La elección del material es el primer y más importante paso. El acero al silicio no orientado de alta calidad se ve favorecido por su excelente permeabilidad magnética, lo que significa que soporta fácilmente la formación y conducción de flujo magnético con una resistencia mínima, y su resistencia eléctrica inherentemente alta, que es la propiedad fundamental que ayuda a reducir las pérdidas por corrientes parásitas cuando se lamina.
Los métodos de construcción empleados son igualmente cruciales. En las bases de producción dedicadas de Jufeng para motores industriales y de alta eficiencia, las laminaciones no se limitan a apilar; se comprimen fuertemente bajo una presión inmensa y, a menudo, se unen con barnices especializados o se sueldan en puntos clave para formar un núcleo unitario rígido. Esta rigidez es esencial para minimizar la vibración y el ruido acústico, una característica crítica de calidad de vida para las bombas de agua residenciales, y para mantener el espacio de aire preciso a nivel de micrones entre el estator y el rotor. Este entrehierro es una de las tolerancias más críticas en la fabricación de motores; una separación más pequeña y constante mejora el acoplamiento magnético y la eficiencia, pero exige una precisión de fabricación extraordinaria para evitar el contacto físico durante el funcionamiento a alta velocidad. El compromiso inquebrantable de Zhejiang Jufeng Technology Co., Ltd. con la "integridad" y la "creación" se refleja en su inversión en prensas de estampado, troqueles de precisión y líneas de ensamblaje automatizadas de última generación que garantizan que esta precisión se logre de manera consistente a gran escala. Al controlar todo el proceso, desde el diseño hasta la fabricación, Jufeng garantiza que los núcleos de su estator y rotor no son solo componentes, sino sistemas optimizados diseñados para lograr el máximo rendimiento, longevidad y confiabilidad en las aplicaciones más exigentes, incluidos vehículos eléctricos y energía eólica, contribuyendo así a su noble misión de "contribución social" a través del ahorro de energía.
