Procesos de fabricación de núcleos de rotor y estator de motor de accionamiento de vehículos eléctricos

La selección de materiales para Núcleos del estator y del rotor del motor de accionamiento del vehículo eléctrico (EV) Es uno de los pasos fundamentales en el proceso de fabricación, que influye directamente en la eficiencia, la potencia y el rendimiento general del motor. El material del núcleo desempeña un papel fundamental en la conducción y canalización del campo magnético que impulsa el motor. Entre los diversos materiales utilizados, el acero eléctrico de alta calidad, especialmente el acero al silicio, destaca por sus propiedades magnéticas superiores. El acero al silicio contiene un mayor porcentaje de silicio, lo que mejora su permeabilidad magnética al tiempo que reduce las pérdidas del núcleo, como las corrientes parásitas y las pérdidas por histéresis. Las pérdidas por corrientes parásitas se generan cuando el campo magnético dentro del núcleo cambia rápidamente, creando corrientes circulantes dentro del metal. Estas corrientes provocan la disipación de energía en forma de calor, lo que reduce la eficiencia del motor. Al utilizar acero al silicio con bajo contenido de carbono, podemos minimizar estas pérdidas, garantizando un estator y un núcleo de rotor de alto rendimiento. Además, la capacidad del material para manejar corrientes de conmutación de alta frecuencia, como se ve en aplicaciones de motores eléctricos, lo convierte en una opción ideal. Sin embargo, la selección de materiales no sólo se refiere a las propiedades eléctricas; La resistencia mecánica y la resistencia térmica son igualmente importantes. Los núcleos deben soportar altos niveles de tensión mecánica debido a las fuerzas de rotación generadas dentro del motor, así como al calor generado durante el uso prolongado. En Zhejiang Jufeng Technology Co., Ltd., seleccionamos cuidadosamente materiales que satisfagan estas necesidades duales de eficiencia eléctrica e integridad estructural. Nuestras rigurosas pruebas de materiales garantizan que seleccionamos solo el acero de mejor calidad que proporcionará el máximo rendimiento, al mismo tiempo que consideramos factores como el costo del material, la disponibilidad y el impacto ambiental. Además, hemos invertido en investigación avanzada para explorar materiales alternativos que puedan ofrecer características de rendimiento aún mejores, garantizando que nos mantengamos a la vanguardia de los avances tecnológicos en la industria.

El estampado y el corte son pasos críticos para dar forma a los núcleos del estator y del rotor. Durante el estampado, el material del núcleo, normalmente en forma de láminas de acero, se corta con precisión en laminaciones delgadas, a las que luego se les da forma para ajustarse a las especificaciones deseadas para el estator y el rotor. El proceso de estampado comienza cuando la lámina de acero se introduce en una máquina prensadora equipada con troqueles de alta precisión. Estos troqueles están diseñados para cortar el metal en las formas y tamaños necesarios para formar las laminaciones. Cada laminación se hace muy delgada, a menudo menos de 0,35 milímetros, para minimizar las pérdidas por corrientes parásitas y garantizar la máxima eficiencia del motor. El corte de las laminaciones se realiza con tal precisión que cualquier variación puede impactar negativamente en el rendimiento magnético del núcleo. Por lo tanto, nuestro equipo de estampado de última generación en Zhejiang Jufeng Technology Co., Ltd. está diseñado para garantizar que cada laminación se corte con extrema precisión. Este nivel de precisión es esencial para mantener una calidad y un rendimiento constantes en todos los componentes principales. Después del proceso de estampado, el siguiente paso consiste en cortar las láminas estampadas en formas específicas, como discos circulares para el estator o el rotor. Estas formas están diseñadas para encajar con precisión con los componentes circundantes del conjunto del motor. El proceso de corte también requiere herramientas de alta precisión que garanticen bordes limpios y lisos para evitar problemas durante el montaje o el funcionamiento del motor. Cualquier borde irregular o defecto puede crear espacios de aire o irregularidades en el núcleo, lo que provoca ineficiencias o incluso fallas en el motor. Además, la orientación de la laminación es otro aspecto crítico del proceso de corte. Cada laminación debe orientarse en una dirección específica para alinearse con el campo magnético del motor. Esto asegura que el núcleo conducirá el flujo magnético de manera eficiente, mejorando el rendimiento general del motor. Zhejiang Jufeng Technology Co., Ltd. utiliza sistemas automatizados avanzados para garantizar la perfecta alineación de las laminaciones durante los procesos de corte y apilado. Esta meticulosa atención al detalle garantiza que cada núcleo de estator y rotor producido no solo sea consistente sino que también cumpla con los estrictos requisitos de los motores de accionamiento de vehículos eléctricos.

Una vez estampadas y cortadas las laminaciones, el siguiente paso es aplicar una capa aislante. El aislamiento es fundamental porque evita el contacto eléctrico entre las capas de las laminaciones, lo que podría provocar cortocircuitos y pérdidas de energía. El proceso de aislamiento implica aplicar una fina capa similar a un barniz a cada laminación antes de apilarlas para formar el núcleo. Este revestimiento suele estar hecho de un compuesto a base de resina que es a la vez aislante eléctrico y resistente a altas temperaturas. El objetivo principal del aislamiento es proporcionar una barrera que impida que la corriente eléctrica pase entre las capas del núcleo. El recubrimiento también protege las laminaciones del desgaste mecánico y la corrosión, asegurando que el núcleo permanezca intacto durante la vida útil del motor. El revestimiento aislante debe aplicarse uniformemente sobre la superficie de cada laminación para garantizar la uniformidad. Los revestimientos desiguales pueden provocar áreas con aislamiento débil, lo que podría provocar fallos eléctricos o una reducción de la eficiencia. En Zhejiang Jufeng Technology Co., Ltd., utilizamos técnicas de aislamiento avanzadas, como la impregnación al vacío, donde las laminaciones se colocan en una cámara de vacío y luego se impregnan con el barniz aislante. Esto asegura que el barniz penetre en todas las áreas de la laminación, incluso en los espacios más pequeños, proporcionando una cobertura constante. Luego, el barniz aislante se cura en un horno para endurecerlo, creando una capa duradera y resistente al calor que protegerá el núcleo bajo altas temperaturas de funcionamiento. Nuestro enfoque en el uso de materiales aislantes de alta calidad y respetuosos con el medio ambiente garantiza que los núcleos terminados no solo cumplan con altos estándares eléctricos sino que también contribuyan a la confiabilidad y seguridad general del motor eléctrico.

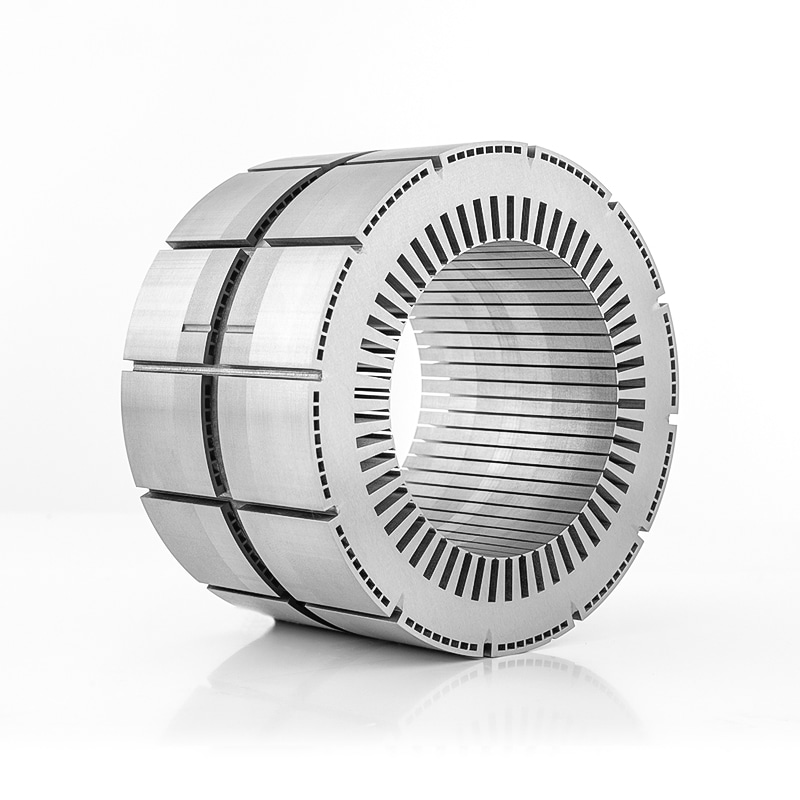

Una vez que las laminaciones individuales están aisladas, están listas para apilarse para formar el núcleo final del estator o rotor. El proceso de apilamiento de laminaciones es uno de los pasos más críticos para garantizar el rendimiento del núcleo. Las laminaciones se apilan cuidadosamente en un orden preciso, una encima de la otra, con cada capa perfectamente alineada para minimizar los espacios de aire entre ellas. Estos pequeños espacios de aire pueden provocar pérdidas de energía, por lo que es fundamental que el proceso de apilamiento se ejecute con la máxima precisión. Las laminaciones generalmente se apilan en forma cilíndrica para formar el estator o rotor, y cada capa contribuye al flujo magnético general que impulsará el motor. La resistencia mecánica del núcleo también es una consideración importante durante el apilamiento. Las laminaciones deben presionarse firmemente entre sí para garantizar que el núcleo pueda soportar las tensiones mecánicas generadas durante el funcionamiento del motor. Este proceso de prensado se realiza mediante una prensa hidráulica, que aplica una presión uniforme a la pila, asegurando que las laminaciones se mantengan firmemente en su lugar sin causar ninguna deformación o deformación. Una vez que las laminaciones se apilan y presionan, se mantienen unidas mediante un material aglutinante o una abrazadera mecánica para mantener la pila intacta. Esto es particularmente importante para el rotor, donde las altas velocidades de rotación crean fuerzas centrífugas significativas. En Zhejiang Jufeng Technology Co., Ltd., utilizamos equipos avanzados para automatizar el proceso de apilamiento y prensado, asegurando que cada núcleo se ensamble con una alineación precisa y una integridad mecánica óptima. Esto da como resultado núcleos de estator y rotor que exhiben características de rendimiento superiores, incluida una alta densidad de flujo magnético, una baja pérdida de energía y una durabilidad excepcional bajo tensión.

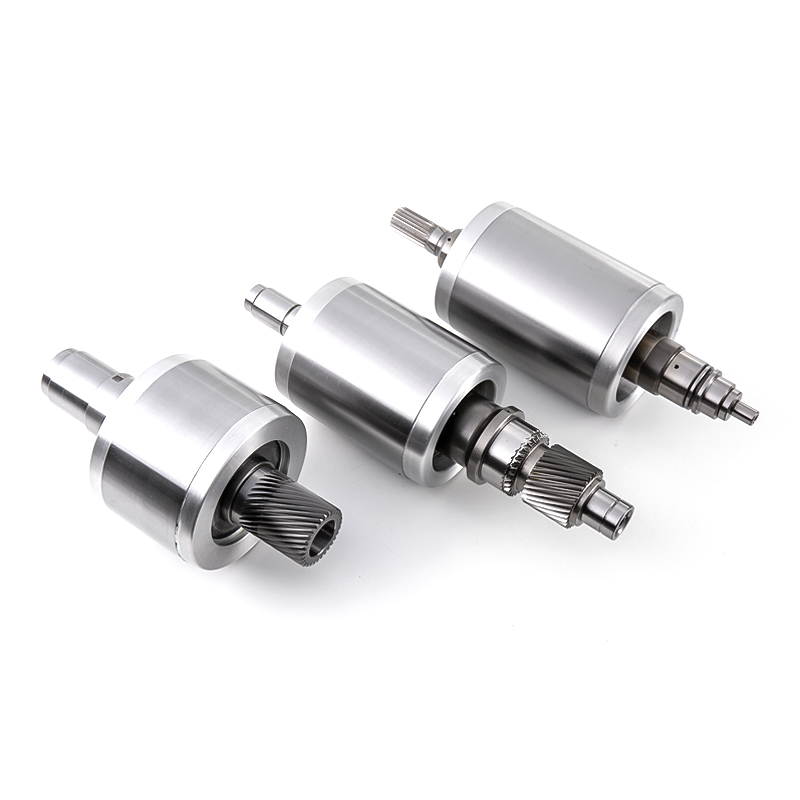

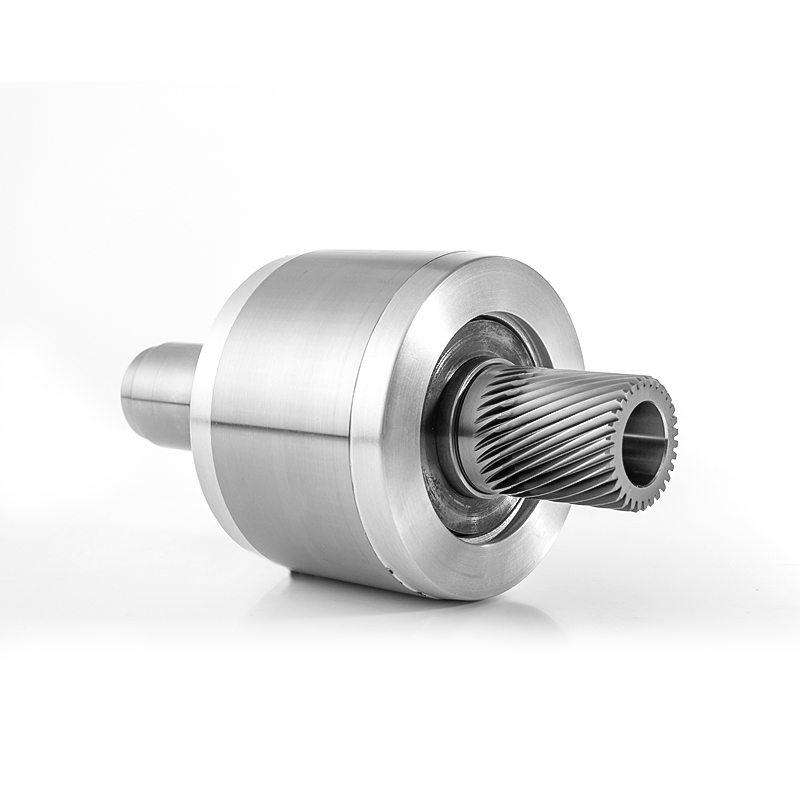

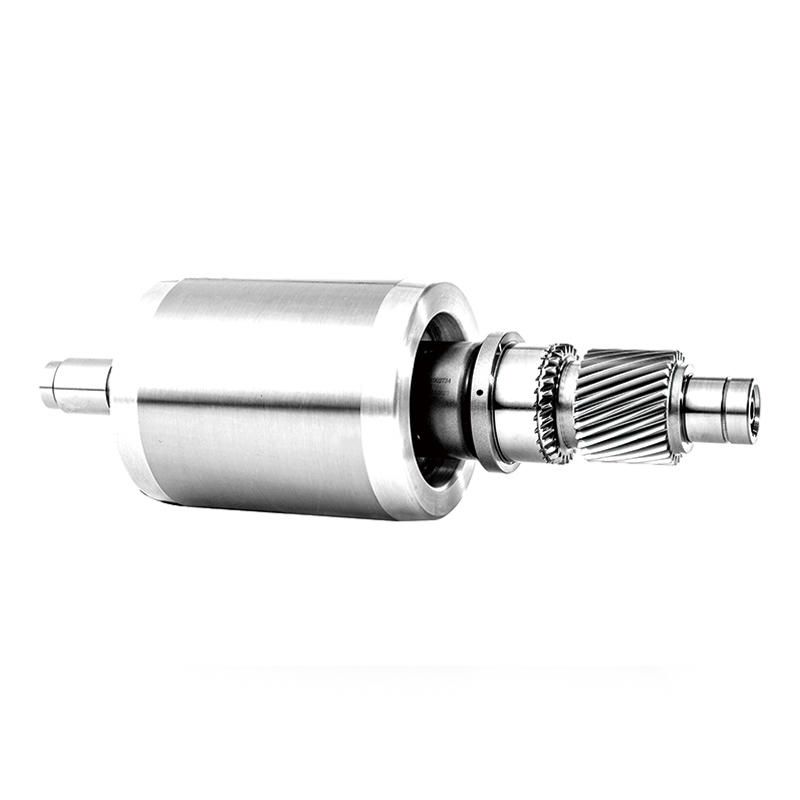

La inserción del eje del rotor y el ensamblaje del núcleo del rotor es otra etapa vital en la fabricación de núcleos de motores eléctricos. El rotor es la parte del motor que gira dentro del estator e interactúa con el campo magnético para generar energía mecánica. El núcleo del rotor consta de láminas laminadas, al igual que el estator, y debe ensamblarse con cuidado para garantizar un funcionamiento sin problemas. El eje del rotor, que sirve como eje central alrededor del cual gira el rotor, se inserta en el núcleo durante el proceso de montaje. Este paso debe realizarse con extrema precisión, ya que cualquier desalineación del eje puede provocar vibraciones, reducción de la eficiencia del motor o incluso fallas del motor. El eje suele estar hecho de acero de alta resistencia y debe insertarse en el núcleo del rotor de manera que le permita girar libremente sin resistencia ni fricción. En Zhejiang Jufeng Technology Co., Ltd., utilizamos equipos de alta precisión para garantizar que el eje del rotor esté perfectamente alineado dentro del núcleo del rotor, minimizando cualquier tensión mecánica que pueda afectar el rendimiento del motor. En algunos casos, se incorporan imanes permanentes en el núcleo del rotor para mejorar sus propiedades magnéticas. Estos imanes se colocan y aseguran cuidadosamente en su lugar para garantizar que el campo magnético generado por el rotor interactúe eficientemente con el estator. Este proceso de montaje es crucial para optimizar el rendimiento del motor, especialmente en términos de generación de par y eficiencia energética. El conjunto del rotor también debe someterse a rigurosos controles de calidad para garantizar que no haya defectos en el eje o el núcleo y que todas las piezas encajen perfectamente.
