1. Los roles funcionales: el estator como fuerza estática, el rotor como respuesta rotatoria
El funcionamiento impecable de cualquier motor CC sin escobillas (BLDC) moderno, que es el estándar en herramientas inalámbricas de alto rendimiento, depende completamente de la interacción electromagnética precisa y eficiente entre el estator estacionario y el rotor giratorio. Esta sinergia es la piedra angular de la funcionalidad del motor y su optimización es el objetivo principal de los principales fabricantes.

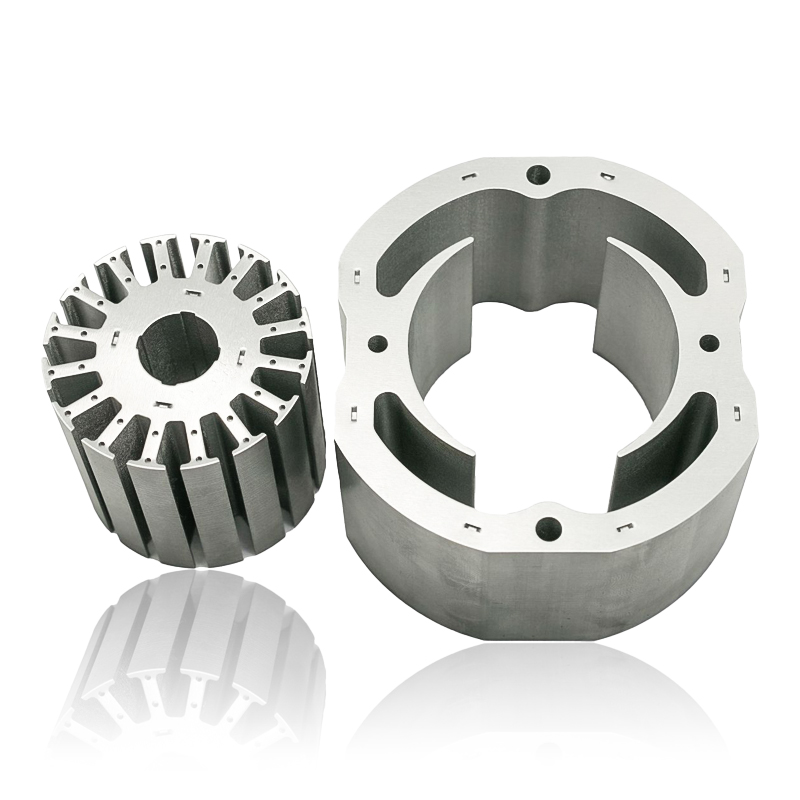

El núcleo del estator: generación del campo magnético dominante
Actuando como el marco exterior estacionario del motor, el Estator y núcleo del rotor del motor de herramienta eléctrica Su papel es fundamental y activo. Está construido como una pila cilíndrica de cientos de finas láminas laminadas de acero al silicio. El intrincado diseño de su circunferencia interior, con ranuras o dientes mecanizados con precisión, es un ejercicio de ingeniería fundamental. Estas ranuras albergan las bobinas de cobre meticulosamente enrolladas que forman los devanados del motor. Cuando se suministra corriente controlada desde el control electrónico de velocidad (ESC) de la herramienta a estos devanados, se genera un campo magnético giratorio potente y controlado. La función principal del núcleo del estator se extiende más allá de simplemente sostener los devanados; debe proporcionar un camino extremadamente eficiente y de alta permeabilidad para este flujo magnético. Esto concentra y guía la fuerza electromagnética con una pérdida mínima, asegurando la máxima interacción con el rotor. El diseño específico del estator, como la elección entre devanados distribuidos para un par suave o devanados concentrados para una alta densidad de potencia y un montaje más sencillo, dicta directamente las características de rendimiento del motor, incluida la ondulación del par, los niveles de ruido acústico, la potencia máxima de salida y la suavidad operativa general.
El núcleo del rotor: el centro dinámico de acción
Situado concéntricamente dentro del estator con un entrehierro mínimo, el rotor es el componente que traduce la fuerza magnética en movimiento físico. En los motores sin escobillas que impulsan las herramientas modernas, el rotor suele adoptar la forma de un conjunto de imán permanente. El propio núcleo del rotor, también una estructura laminada, sirve como columna vertebral mecánica robusta sobre la que se montan o incrustan de forma segura imanes permanentes de alta resistencia (más comúnmente, neodimio, hierro y boro, o NdFeB). El campo magnético giratorio generado por el estator ejerce fuerzas de atracción y repulsión continuas sobre estos imanes del rotor. Esta interacción es lo que crea el par que hace que el rotor gire, haciendo girar así el eje del motor y, en última instancia, impulsando el sistema de transmisión de la herramienta. Las tareas críticas del núcleo del rotor incluyen proporcionar una plataforma estructuralmente sólida para sostener estos imanes contra inmensas fuerzas centrífugas, garantizar un equilibrio dinámico para un funcionamiento sin vibraciones a altas velocidades (a menudo superiores a 20 000 RPM) y completar el circuito magnético de manera eficiente para maximizar la conversión de energía eléctrica en fuerza de rotación. Esta danza precisa entre el comando del estator y la respuesta del rotor es lo que empresas como Zhejiang Jufeng Technology Co., Ltd. han dominado desde 1998. Su profundo conocimiento de esta asociación electromagnética, guiada por un valor central de "creación", les permite producir núcleos que forman el corazón de algunas de las herramientas más confiables y poderosas del mundo.

2. Ciencia de los materiales: el cambio hacia laminaciones de acero avanzadas
La selección del material del núcleo es una decisión de ingeniería fundamental que afecta directamente la eficiencia del motor, el rendimiento térmico, el tamaño y el costo. La evolución de las herramientas eléctricas hacia aplicaciones inalámbricas de alta potencia ha requerido una evolución paralela en los materiales centrales, pasando de aceros estándar a laminaciones avanzadas y de bajas pérdidas.
Combatir la pérdida de energía: el por qué de las laminaciones
La razón principal para construir núcleos a partir de laminaciones apiladas, en lugar de una sola pieza sólida de metal, es combatir dos tipos importantes de pérdida de energía: pérdida por corrientes de Foucault y pérdida por histéresis. Las corrientes de Foucault son corrientes eléctricas circulares inducidas dentro del material del núcleo por el campo magnético alterno. Estas corrientes generan calor (pérdidas I²R), desperdiciando valiosa energía de la batería y provocando que el motor se caliente más. Al utilizar laminaciones delgadas y aisladas, se rompe el camino de estas corrientes parásitas, lo que reduce drásticamente su magnitud. La pérdida por histéresis, por otro lado, es la energía perdida en forma de calor debido a la fricción interna de los dominios magnéticos dentro del acero que se realinean constantemente con el campo magnético alterno. En esto influyen principalmente las propiedades del propio acero.
La experiencia en la selección de acero eléctrico
Aquí es donde la elección del material se vuelve primordial. El acero laminado en frío estándar es insuficiente para aplicaciones de alto rendimiento. En su lugar, se utiliza acero eléctrico especializado (también conocido como acero al silicio). La adición de elementos de aleación de silicio aumenta la resistividad eléctrica del acero, lo que reduce directamente las pérdidas por corrientes parásitas. El procesamiento del acero tiene como objetivo lograr una estructura de grano fino con baja coercitividad, que minimice las pérdidas por histéresis. Para las aplicaciones más exigentes en herramientas de nivel profesional, los aceros eléctricos de alta calidad sin orientación de grano (NGO) son esenciales. Estos materiales avanzados ofrecen una permeabilidad magnética superior, lo que significa que pueden concentrar un flujo magnético más fuerte con menos entrada de energía. Esto conduce a un motor de mayor eficiencia, lo que se traduce directamente en una mayor duración de la batería y menos generación de calor, lo que permite a los ingenieros generar más potencia a través de un conjunto de motor más pequeño. Zhejiang Jufeng Technology Co., Ltd. aprovecha su amplia experiencia para navegar en este complejo panorama de materiales. Al seleccionar el grado óptimo de acero eléctrico para cada aplicación (equilibrando el rendimiento con el costo), ayudan a sus clientes a alcanzar los objetivos "impulsados ​​por la innovación" que son fundamentales para seguir siendo competitivos. Su compromiso con la "integridad" se refleja en su abastecimiento honesto de materiales y especificaciones transparentes, lo que garantiza que los clientes obtengan el rendimiento por el que pagan.

3. Fabricación de precisión: estampado, apilado y montaje
El rendimiento teórico prometido por un diseño óptimo y materiales de alta calidad sólo puede lograrse mediante una ejecución de fabricación impecable. Los procesos de estampado, apilamiento y unión son el punto donde la ingeniería de precisión se une a la producción en masa, y las tolerancias se miden en micras.
El arte y la ciencia del estampado progresivo
El viaje de un núcleo comienza con el estampado de precisión de laminaciones individuales. Por lo general, esto se hace utilizando un sistema de troquel progresivo de alta velocidad en una poderosa prensa de estampado. En una operación única y continua, una bobina de acero eléctrico se alimenta a través de la matriz, que realiza una serie de operaciones (perforación, corte, muescas) en diferentes estaciones para formar progresivamente la compleja geometría de la laminación. El diseño y mantenimiento de estos troqueles son críticos; cualquier desgaste o imperfección se transferirá a cada laminación posterior, lo que provocará problemas de apilado y bobinado. La altura de las rebabas debe controlarse meticulosamente, ya que un exceso de rebabas puede crear puntos de cortocircuito entre capas, aumentando las pérdidas por corrientes parásitas y comprometiendo el aislamiento entre laminaciones. La consistencia dimensional de las ranuras también es vital para el posterior proceso de bobinado automatizado, donde el alambre de cobre se alimenta a altas velocidades; cualquier variación puede provocar fallos en el devanado o daños en el aislamiento.
Técnicas avanzadas de apilamiento y unión
Una vez estampadas, las miles de laminaciones idénticas deben apilarse a una altura precisa para formar el núcleo completo. Esta pila no puede estar suelta; debe ser un componente sólido y unificado para evitar vibraciones y ruidos acústicos ("zumbidos") durante el funcionamiento. El método de unión es un diferenciador clave en la calidad de fabricación. El entrelazado implica deformar mecánicamente pequeñas pestañas en cada laminación para unirlas, un método rentable pero potencialmente menos robusto a velocidades muy altas. La soldadura láser crea uniones profundas y consistentes en varios puntos alrededor de la pila, lo que ofrece una integridad mecánica excepcional pero requiere un control cuidadoso de la entrada de calor para evitar la creación de defectos magnéticos localizados. Los adhesivos estructurales aplicados entre capas ofrecen una unión limpia y no mecánica que no compromete el aislamiento eléctrico entre laminaciones. La elección depende de los requisitos de rendimiento del motor y de los objetivos de costes.
Un compromiso con la excelencia integrada
Los núcleos terminados pasan al ensamblaje. el Estator y núcleo del rotor del motor de herramienta eléctrica se enrolla con alambre de cobre utilizando sofisticadas máquinas de bobinado controladas por computadora. El núcleo del rotor está magnetizado, equilibrado y presionado sobre el eje del motor con un ajuste de interferencia preciso para manejar un par extremo sin deslizarse. La medida definitiva de la calidad de fabricación es la consistencia del entrehierro mínimo entre los conjuntos de rotor y estator terminados. El compromiso inquebrantable de Zhejiang Jufeng Technology Co., Ltd. desde su creación en 1998 con sus valores de "amor e integridad" se refleja en su espíritu de fabricación. Esto significa una atención amorosa al detalle en cada proceso e integridad en el mantenimiento de los más altos estándares de calidad. Esta dedicación garantiza que cada núcleo que sale de sus instalaciones no sólo cumpla con especificaciones precisas sino que también contribuya al "bienestar de los empleados" al construir una reputación de excelencia y a la "contribución social" al permitir la creación de herramientas más eficientes y confiables para el mercado global. Su filosofía de "ganar-ganar" se logra proporcionando a los clientes componentes superiores que les brindan una ventaja competitiva, solidificando asociaciones basadas en la calidad y la confianza.
